협동로봇 (5축)

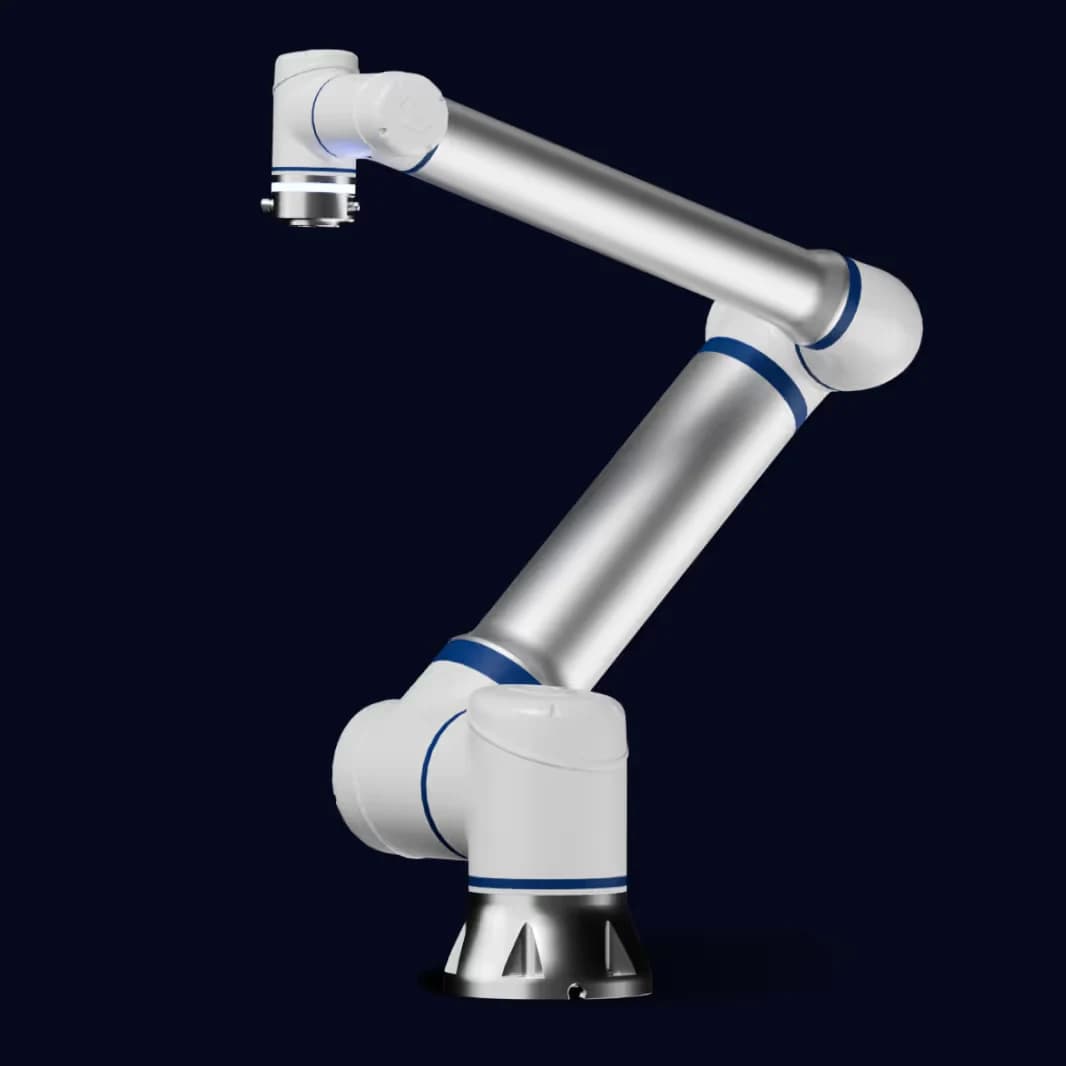

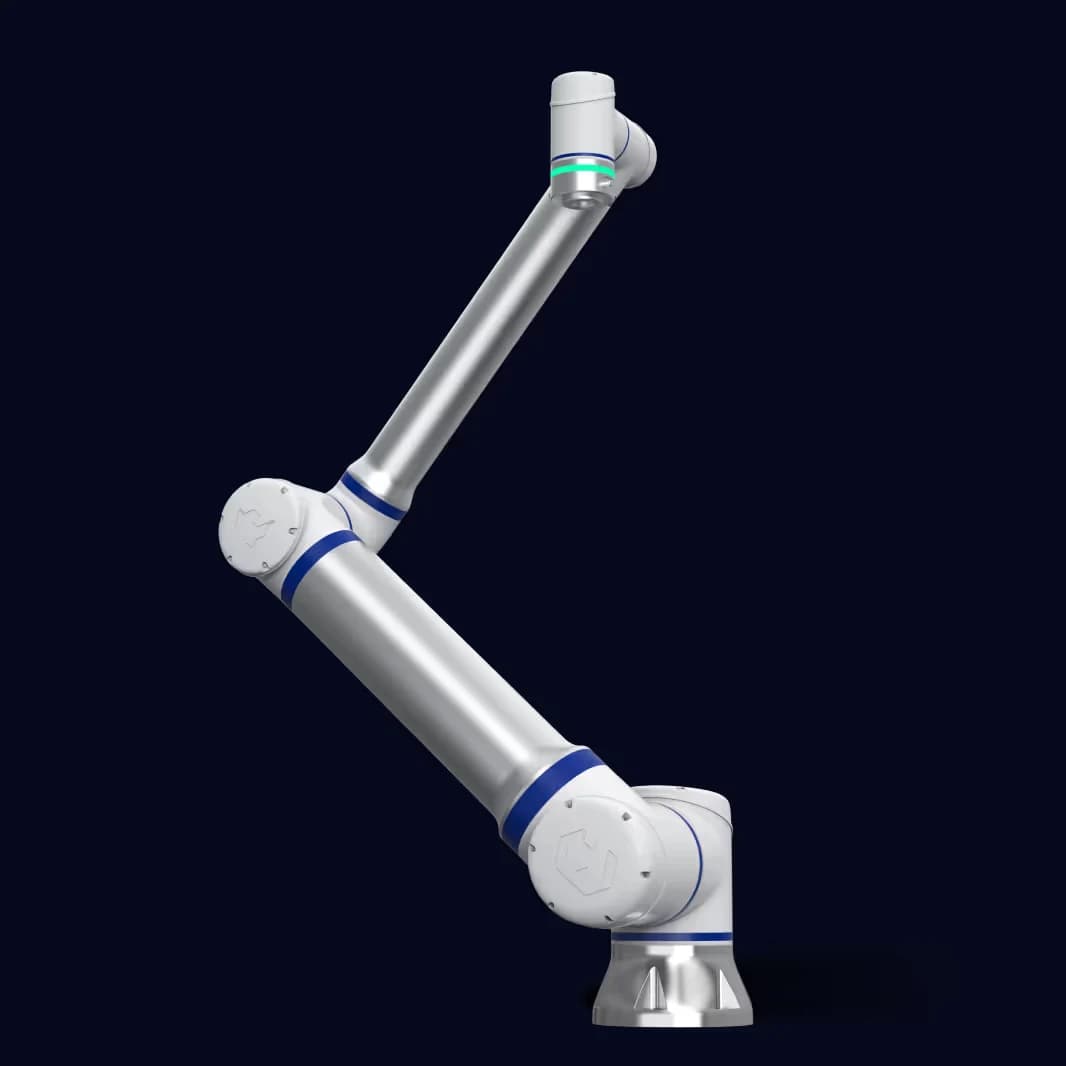

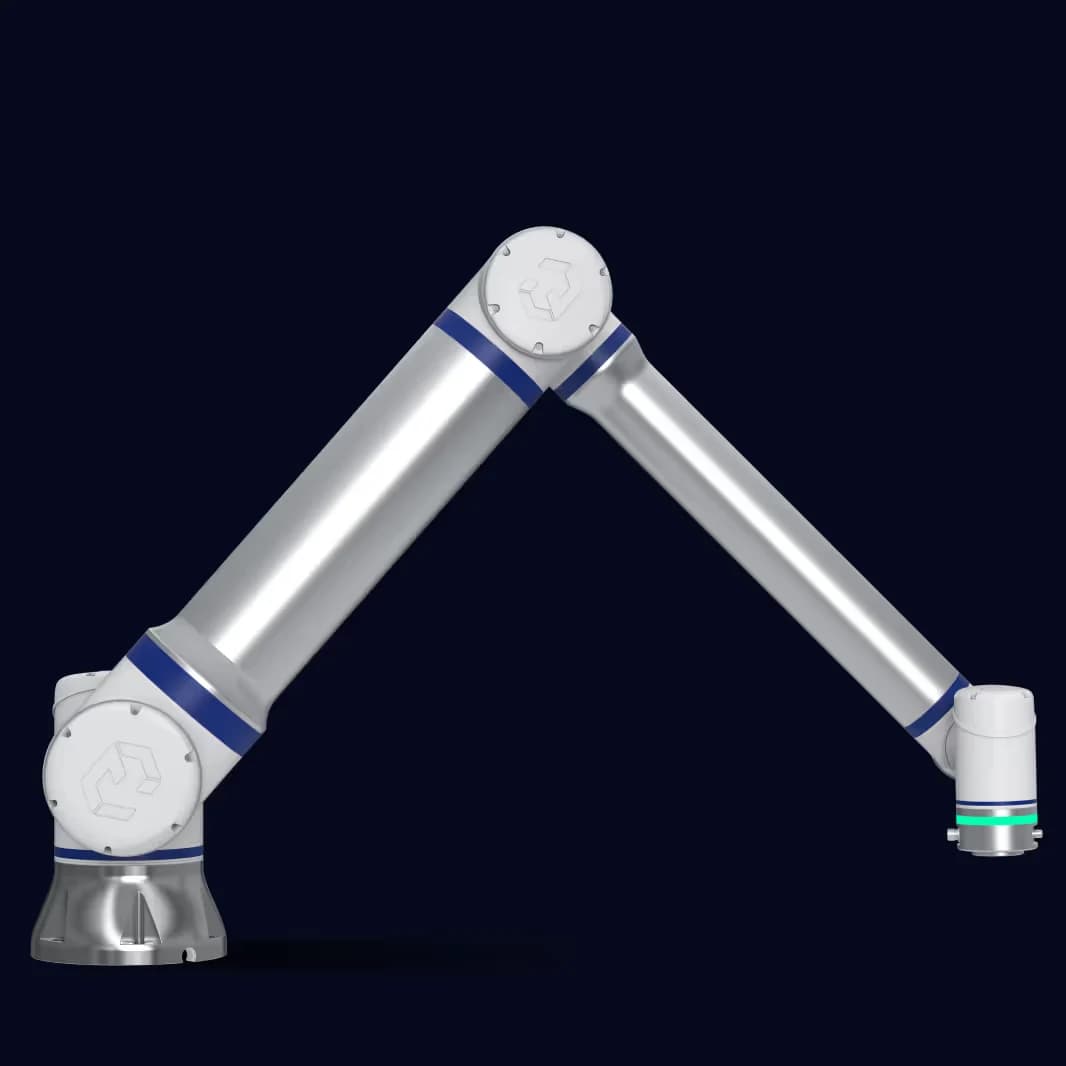

CS530H
CS 시리즈에서 가장 무거운 30kg을 드는 5축 모델입니다. 팔레타이징에 맞춘 구조로, 엘리트 CP 시리즈 팔레타이징 시스템과 조합하면 승강 컬럼으로 최대 2,300mm 높이까지 쌓아 라인 끝단 적재 공정을 자동화합니다.
- 가반하중
- 30 kg
- 작업반경
- 1,522 mm
- 반복 정밀도
- ± 0.1 mm
- TCP 속도
- 4.0 m/s
- 설치 면적
- Ø 240 mm
- 보호등급 (IP68 옵션)
- IP65
물에 잠겨도, 물을 맞아도
IP65 보호등급이 기본이며, IP68을 옵션으로 선택할 수 있습니다. 제조사의 침수와 고압 살수 시연 영상으로 확인하세요.
- 팔레타이징 전용 5축 구조팔레타이징에 맞춘 5축 구조로 무거운 박스를 빠르게 쌓고 내리며, 엘리트 CP 시리즈 팔레타이징 시스템과 조합해 씁니다.
- 울타리 없는 협업ISO 10218-1, ISO 13849-1을 따르는 27종의 안전 기능(PL d, Cat.3)으로 작업자 곁에서 일합니다.
- 5A 보조 툴 커넥터8핀 툴 커넥터에 24V 5A 4핀 커넥터가 더해져, 전력이 많이 드는 그리퍼와 툴도 바로 구동합니다.
- IP65 보호등급먼지와 물줄기에 견디는 IP65가 기본이며, IP68 옵션을 선택할 수 있습니다.
| 항목 | 값 |
|---|---|
| 가반하중 | 30 kg |
| 작업반경 | 1,522 mm |
| 반복 정밀도 | ± 0.1 mm |
| 축 수 | 5축 |
| TCP 속도 | 4.0 m/s |
사양은 제조사 공개 자료 기준입니다. 국내 인증 현황과 공급 구성, 보호등급 옵션은 견적 시 확인해 드립니다.
- 본체 중량
- 58 kg
- 전체 길이
- 1,882 mm
- 보호등급
- IP65
- 표준 케이블
- 5.5 m

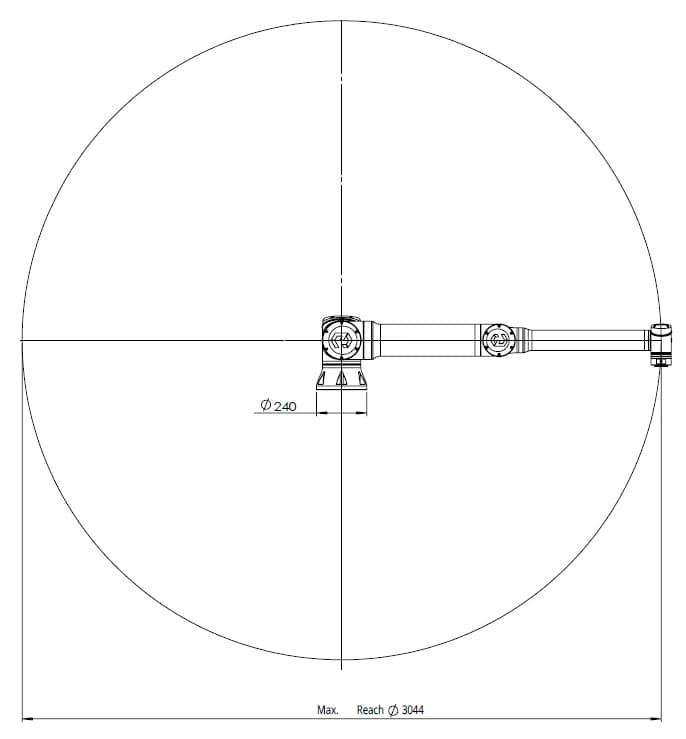

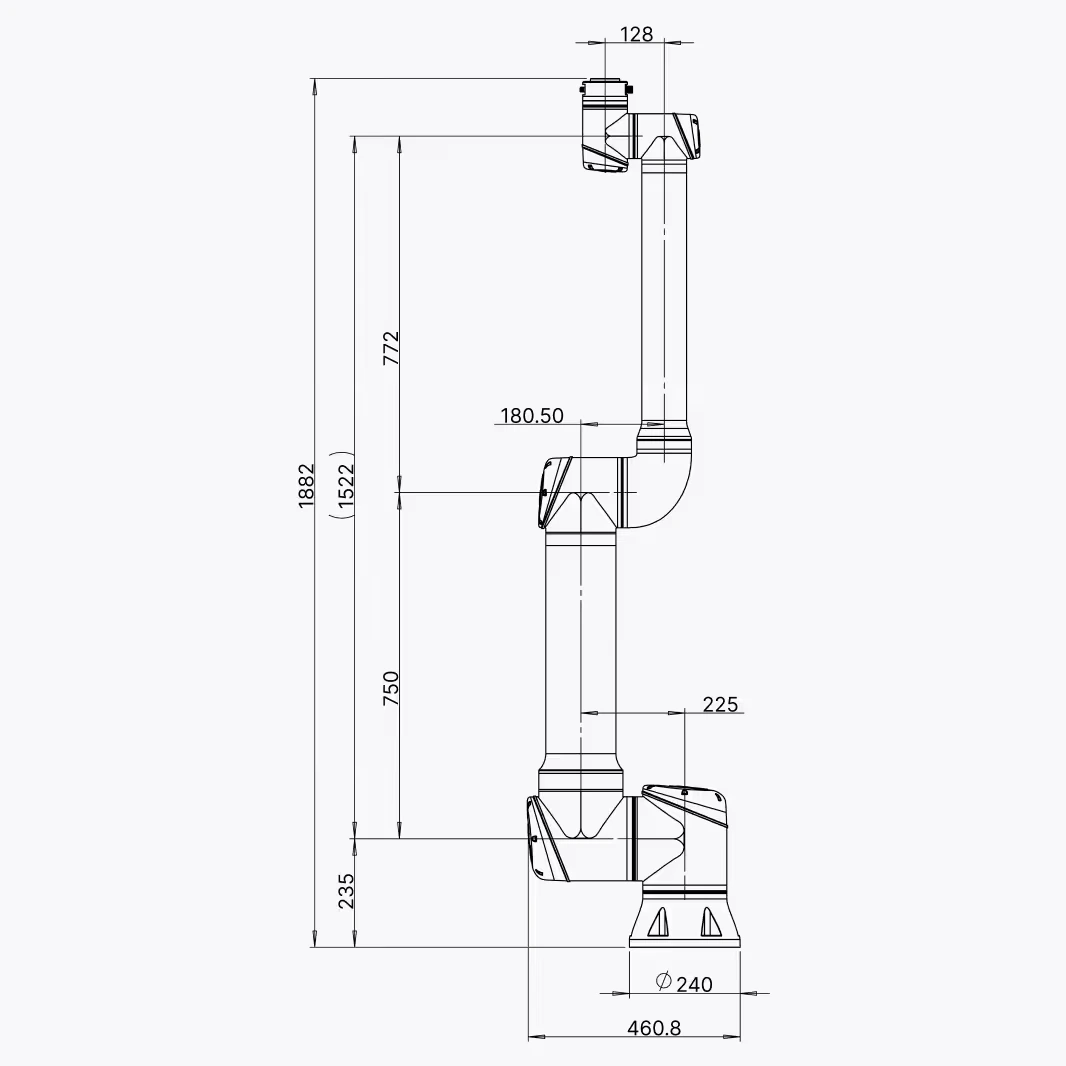

CS530H 치수도1 / 2
원본 크기로 보기- 팔레타이징
- 디팔레타이징
- 라인 끝단 출하 적재
- 픽앤플레이스
같은 분야 제품의 핵심 사양을 나란히 놓고 비교합니다.
| 항목 | ||||||
|---|---|---|---|---|---|---|
| 가반하중 | 3 kg | 6 kg | 12 kg | 20 kg | 25 kg | 30 kg |
| 작업반경 | 624 mm | 914 mm | 1,304 mm | 1,800 mm | 1,500 mm | 1,522 mm |
| 반복 정밀도 | ± 0.02 mm | ± 0.03 mm | ± 0.05 mm | ± 0.1 mm | ± 0.08 mm | ± 0.1 mm |
| TCP 속도 | 2.0 m/s | 2.8 m/s | 3.4 m/s | 3.9 m/s | 3.3 m/s | 4.0 m/s |
| 축 수 | 6축 | 6축 | 6축 | 6축 | 6축 | 5축 |
| 설치 면적 | Ø 128 mm | Ø 150 mm | Ø 190 mm | Ø 240 mm | Ø 240 mm | Ø 240 mm |
| 본체 중량 | 15 kg | 20 kg | 34 kg | 60 kg | 58 kg | 58 kg |
